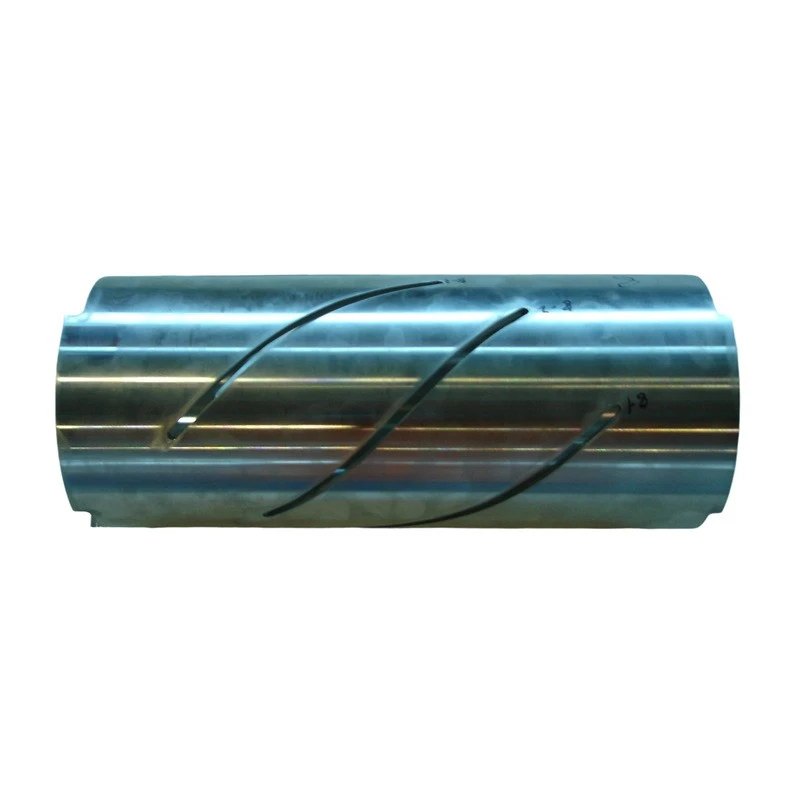

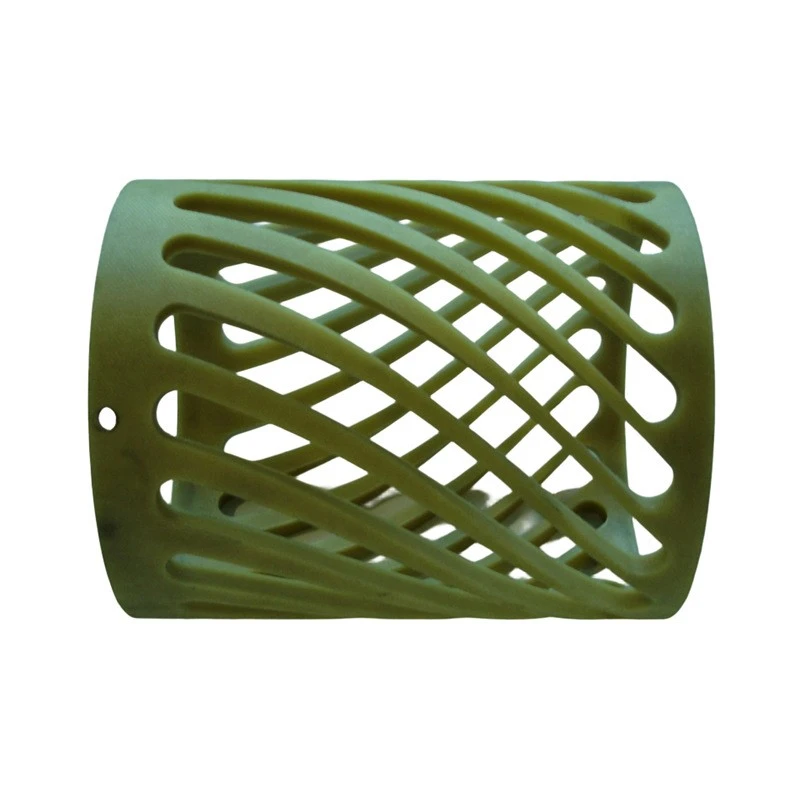

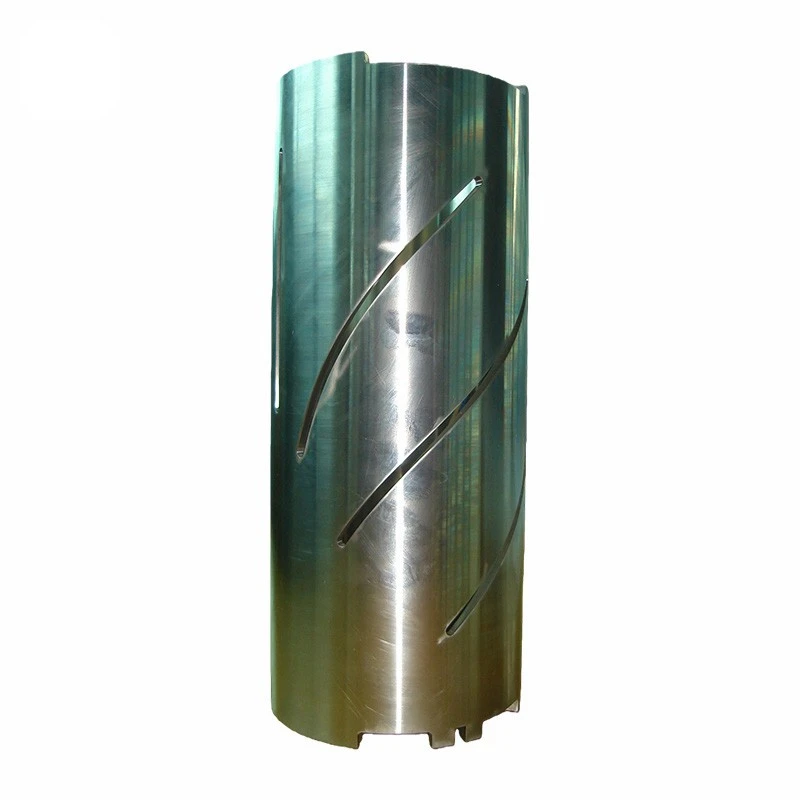

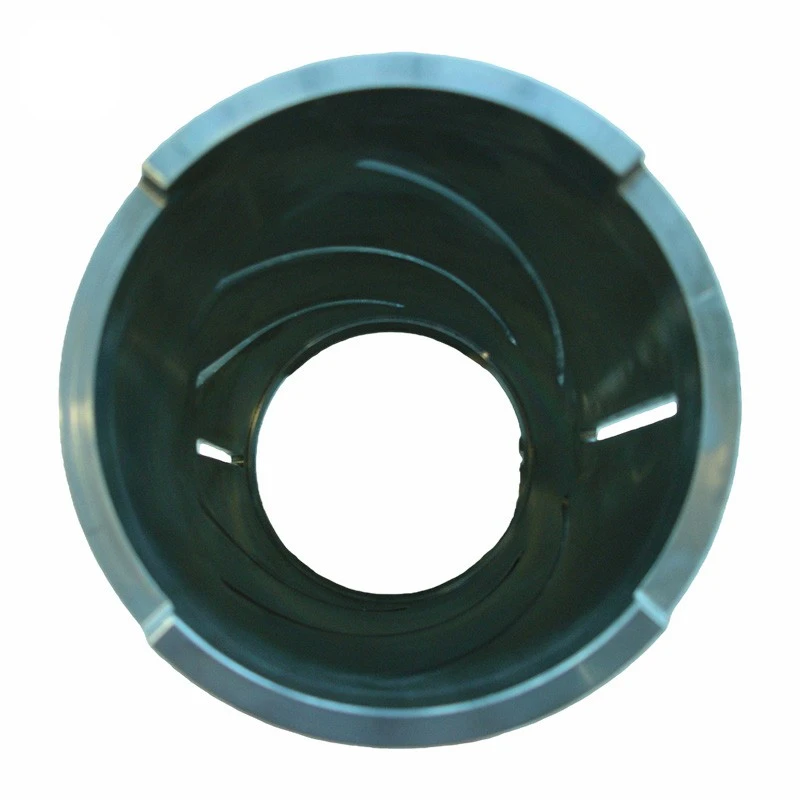

Направленный щит MWD

MH работает над такими функциональными компонентами скважинных инструментов, особенно компонентами MWD, для ведущих мировых клиентов более 20 лет.
Мы специализируемся на прецизионной пятиосевой обработке сложных-тонкостенных, пространственно изогнутых деталей и обладаем обширным опытом массового производства, особенно инструментов для нефтяных и газовых скважин, а также компонентов MWD/LWD. Возможность длительной-обработки не-немагнитной нержавеющей стали, титановых сплавов и высоко-легированной стали, включая последующие процессы заполнения/склеивания/сборки.

Это высокотехнологичный-тонкостенный-прецизионный компонент для нефтесервисного обслуживания.

√ Области применения: MWD/LWD/скважинный инструмент

√ Материал: не-немагнитная нержавеющая сталь.

√ Функция:

√ Выдает сигнальные окна/каналы для жидкости через спиральные направленные канавки

√ При сохранении структурной прочности, округлости и соосности.

Ключевые особенности продукта

Качество кромки канавки и стабильность размеров очень важны.

Общая структура

Большое соотношение длины-к-диаметру (тонкий цилиндр)

Равномерная толщина стенок с локальными подрезами

Ступени на обоих концах + внутреннее и внешнее коаксиальное управление

Основные задачи: обработка спиральных канавок

Несколько спиральных/изогнутых пазов

Строгие требования к углу и положению канавок (не-прямые канавки, находящиеся на одинаковом расстоянии)

Точность и последовательность

Высокие требования к стабильности партии

Округлость/соосность крайне критична для последующей сборки.

После нарезания канавок требуется -стойкая к высоким температурам стекловолоконная и эпоксидная шпатлевка.

Технические проблемы

Тонкостенная-структура с глубокими-канавками, склонная к деформации.

Спиральная канавка предполагает непрерывное изменение направления и связь между цилиндрической изогнутой поверхностью.

Встроенная кромка из не-немагнитной нержавеющей стали приводит к быстрому износу инструмента и прогоранию дна канавки.

Необходимы высокие требования к повторяемости и стабильности партии.

Производственное решение MH

Одновременная пятиосевая обработка-выполняет обработку наружного диаметра, ступенчатую обработку, обработку спиральных канавок, а также обработку фасок/скруглений за один установ.

Специальный инструмент для тонкостенных-деталей гарантирует отсутствие смятия или эллиптизации детали.

Настоящая непрерывная 5-осевая траектория гарантирует непрерывный радиус скругления, постоянную ширину канавок и гладкую поверхность для спиральных канавок.
